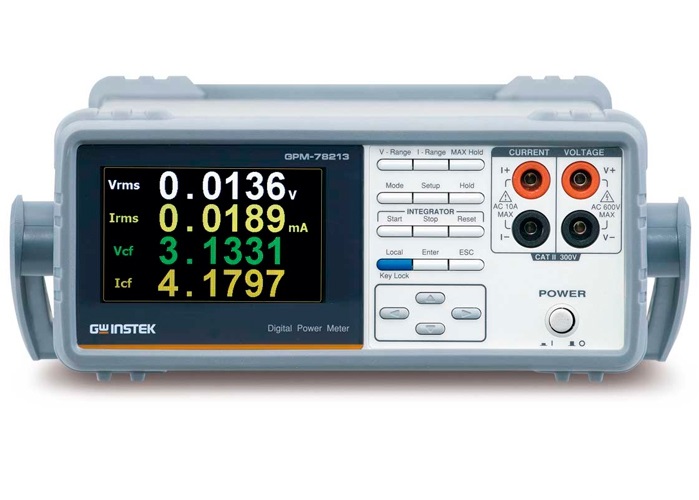

GPM-78213 (GPIB) — измеритель электрической мощности

GPM-78213 (GPIB) — измеритель электрической мощности
Артикул: 423036
Модель: GPM-78213 (GPIB)
Гарантия: 12 мес.
Госреестр РФ: 72372-18
Поверка приобретается отдельно: 8220 Р
Межповерочный интервал: 12 мес.
Бренд: GOOD WILL Instek
Цена:
167 440 Р
Доступен для заказа
Добавить к сравнению

Особенности измерителя электрической мощности GPM-78213:

  • Измерение электрической мощности переменного (AC) и постоянного тока (DC);
  • Диапазон измерений: 75 мВт ~ 12 кВт (активная/P, P+pk, P-pk, ВА, вар/VAR);
  • Измерение: напряжения (Vrms, V+pk, V-pk, Vdc), тока (Irms, I+pk, Ipk, Idc);
  • Измерение 19 параметров, в том числе - фазовый угол U/I (°DEG), КНИ (%THDV/ %THDI);
  • Максимальное разрешение: 0,1 мкА/ 1 мкВт;
  • Базовая погрешность: ± 0,1%;
  • Одновременная индикация измеряемой мощности, тока и напряжения, частоты, коэффициент мощности/ Pf и других параметров (до 8 параметров);
  • Функция True RMS измерений (U/ I/P);
  • Изолированные входные гнезда;
  • Удержание показаний, min/max измерения;
  • Высокая помехозащищенность;
  • Задание коэффициент пересчета при подключениях через трансформатор;
  • Интерфейс: RS-232, USB, LAN;
  • Предусмотрен вариант исполнения с опцией GPIB (заводская устновка) - GPM-78213 (GPIB).
Параметр Значения
НАПРЯЖЕНИЕ
Предел измерения 15 / 30 / 60 / 150 /300 / 600 В, при Cf =3
7,5 / 15 /30 /75 /150 / 300 В при Cf =6
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Входной импеданс ≥ 2,4 МОм
Максимальное входное напряжение 700 Вср.кв.
Коэффициент трансформации 1 … 9999,999
Погрешность измерения ± (0,1%U ± 0,1%Uк),
Uк = 5 / 10 / 20 / 40 / 80 / 160 / 320 / 640 В
ТОК
Предел измерения 5/ 10/ 20/ 50/ 100/ 200/ 500мА / 1/ 2/ 5/ 10/ 20А при Cf =3
2,5/ 5/ 10/ 25/ 50/ 100/ 250мА / 0,5/ 1/ 2,5/ 5/ 10 А при Cf =6
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Входной импеданс 5 мОм (для диапазона 5 мА-200 мА/ 500 мОм для 0,5-20А
Максимальный допустимый входной ток 25 Аср.кв.
Коэффициент трансформации 1 … 9999,999
Погрешность измерения ± (0,1% х Iизм. ± 0,1 % х Iк), где Iк – предел измерения
АКТИВНАЯ МОЩНОСТЬ (Р) в сети переменного (AC) и постоянного тока (DC)
Диапазон 75 мВт … 12.000 Вт
Режим измерения Измерение среднеквадратического значения с учетом гармонических составляющих (True RMS)
Погрешность измерения (AC/ синусоидальный сигнал) ± (0.1%Ризм. ± 0.1%Рк) для f =45…66 Гц;
± (0.1%Ризм. ± 0.3%Рк) для f =66 Гц …1 кГц
Погреш. измерения (DC/ постоянный ток) ± (0.2%Ризм. ± 0.2%Рк)
КОЭФФИЦИЕНТ МОЩНОСТИ (PF)
Диапазон 0,0001 … 1,0000
Алгоритм вычисления Мощность активная (Вт)/ Мощность реактивная (ВхА) = Pf
ИЗМЕРЕНИЕ ЧАСТОТЫ (HZ)
Диапазон 30Гц … 499,99 Гц (фильтр НЧ Вкл.)
30Гц … 10.000 Гц (фильтр НЧ Выкл.)
Погрешность измерения ± 0.06%Fизм.
ДИСПЛЕЙ
Диапазон синхрониз. частоты 45 Гц … 6,000 Гц
Усреднение 1, 2, 4 , 8, 16, 32, 64
Формат отображения 8 параметров (стандартно)/ 4 параметра (упрощенно)
Разрядность цифровой Шкалы 5 разрядов
Коэффициент трансформации 1 ~ 9999 (при использовании внешних трансформаторов U/ I)
ИНТЕГРИРОВАННЫЕ ИЗМЕРЕНИЯ (U/ I/ P)
Диапазон значений вр. интеграции 0ч 0м 0с …9999ч 59м
Погрешность См. значения при измерении U/ I + 0, 1%Изм
ОБЩИЕ ДАННЫЕ
Интерфейс RS-232, USB, LAN;
исполнение с опцией GPIB (заводская установка) - GPM-78213 (GPIB)
Дисплей Цветной графический ЖК дисплей, диагональ 10 см
Минимальный входной уровень 10% от предела измерения
Скорость измерения 2 изм./сек.
Индикация перегрузки “O.L”
Напряжение питания 100 – 240 В, 50/60 Гц
Габаритные размеры 270 х110 х350 мм
Масса 2,9 кг
№ Наименование Количество
1 Измеритель электрической мощности GPM-78213 (GPIB) 1
2 Интерфейс GPIB (заводская установка) 1
3 Измерительные провода GTL-209 1
4 Шнур питания 1
5 CD-диск (USB драйвера) 1
6 Руководство по эксплуатации 1
