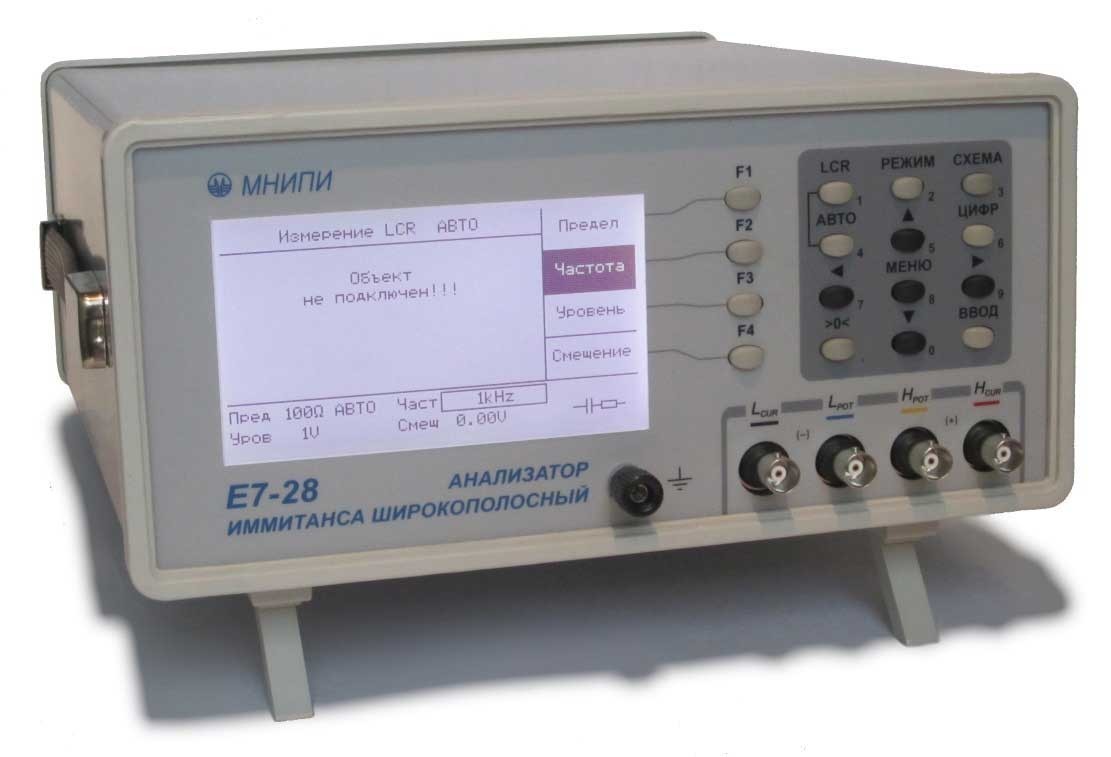

Е7-28 — анализатор иммитанса

Назначение анализатора иммитанса Е7-28:

Анализаторы иммитанса широкополосные Е7-28 предназначены для измерения параметров иммитанса электрорадиоэлементов (ЭРЭ) в диапазоне частот от 25 Гц до 10 МГц. Область применения - научные исследования, контроль электрических параметров ЭРЭ на предприятиях, в ремонтных мастерских, научных учреждениях.

Особенности анализатора иммитанса Е7-28:

• Расширенный диапазон частот 25 Гц–10 МГц;
• Емкость (10-12...1) Ф;
• Индуктивность (10-9...103) Гн;
• Сопротивление (10-3...106) Ом;
• Проводимость (10-11...10) См;
• Добротность, фактор потерь 10-4...104;
• Угол фазового сдвига +0.001°...+90°;
• Интерфейс USB 2.0;
• Портативное питание.

Параметры измеряемые анализатором иммитанса Е7-28:

• Lp, Ls - индуктивность в параллельной, последовательной схеме замещения;
• Сp, Cs - емкость в параллельной, последовательной схеме замещения;
• Rp, Rs - активное сопротивление в параллельной, последовательной схеме замещения;
• Х - реактивное сопротивление в последовательной схеме замещения;
• G - активная проводимость в параллельной схеме замещения;
• В - реактивная проводимость в параллельной схеме замещения;
• tg δ - тангенс угла потерь (допускается обозначение D - фактор потерь);
• Q - добротность;
• |Z| - модуль комплексного сопротивления;
• |Y|- модуль комплексной проводимости;
• δ - угол фазового сдвига комплексного сопротивлени

• Технические характеристики анализатора иммитанса Е7-28:

  Параметр	Значение
  Диапазоны измеряемых величин
  Емкость Cs Cp	(10-12...1) Ф
  Индуктивность Ls Lp	(10-9...103) Гн
  Активное cопротивление Rs Rp	(10-3...106) Ом
  Проводимость	(10-11...10) См
  Добротность, фактор потерь	10-4...104
  Угол фазового сдвига комплексного сопротивления	+0.001°...+90°
  Общие характеристики
  Интерфейс	USB 2.0
  Формат индкации	5 десятичных разрядов
  Габаритные размеры	225x110x35 мм
  Масса	5 кг

•

• Комплект поставки Е7-28

  №	Наименование	Количество
  1	Анализатор иммитанса Е7-28	1
  2	Кабель сетевой	1
  3	Устройство присоединительное УП-6	1
  4	Устройство присоединительное УП-5	1
  5	Кабель К-2	1
  6	Зажим «крокодил», 4 мм	1
  7	Кабель интерфейсный	1
  8	Кабель	4
  9	Руководство по эксплуатации	1
  10	Методика поверки	1
