Расходомеры выпускаются в трех исполнениях:
· ЭХО-Р-03-1 – для измерений объемного расхода и суммарного объема в водоводе прямоугольного, U -образного или круглого сечения при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-1 и акустический преобразователь АП-11 или АП-13 (взамен ЭХО-Р-02);
· ЭХО-Р-03-2 – для измерений объемного расхода и суммарного объема в двух водоводах прямоугольного, U -образного или круглого сечения одновременно (двухканальный) при свободном истечении потока; включает в себя преобразователь передающий измерительный ППИ-2 и два акустических преобразователя АП-11 или АП-13, устанавливаемых на разных водоводах;
· ЭХО-Р-03-3 – для измерений объемного расхода и суммарного объема в безнапорных каналах прямоугольной формы, оборудованных измерительными лотками или водосливами при свободном и затопленном истечении потока (двухлучевой); включает в себя преобразователь передающий измерительный ППИ-3 и два акустических преобразователя АП-11 или АП-13 для измерения уровня в одном водоводе перед измерительным лотком и после него.

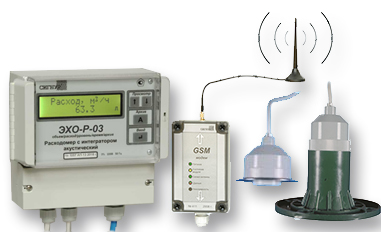

Расходомер с интегратором акустический ЭХО-Р-03-1
Расходомер предназначен для коммерческого и технологического учета сточных вод в открытых каналах и безнапорных трубопроводах. При разработке учтен опыт эксплуатации расходомеров ЭХО-Р, ЭХО-Р-01 и ЭХО-Р-02.
бесконтактное измерение расхода и объема сточных вод любой загрязненности и агрессивнсти в открытых каналах любой конфигурации и безнапорных трубопроводах — на промышленных предприятиях, в канализационных сетях, на очистных сооружениях;
запатентованные технические решения.
Расходомер с интегратором акустический ЭХО-Р-03-2 двухканальный
Расходомер предназначен для учета и контроля расхода сточных вод в двух водоводах одновременно.
Состав расходомера:
Электронный блок ППИ-Р-2 — 1 шт.
Акустический преобразователь АП-11 или АП-13 — 2 шт.
Расходомер с интегратором акустический ЭХО-Р-03-3 двухлучевой
Расходомер предназначен для учета и контроля расхода сточных вод в водоводах, оборудованных лотком Вентури, с возможным затоплением.
Состав расходомера:
Электронный блок ППИ-Р-3 — 1 шт.
Акустический преобразователь АП-11 или АП-13 — 2 шт.
|
Принцип действия: бесконтактное измерение уровня жидкости, протекающей в водоводе, пересчете его в мгновенное значение расхода и последующее интегрирование
|
|
Состав расходомера:
Ø акустический преобразователь АП-11 или АП-13 – 1шт. для ЭХО-Р-03-1; 2 шт. – для ЭХО-Р-03-2 и ЭХО-Р-03-3
Ø электронный блок ППИ-Р-1, или ППИ-Р-2, или ППИ-Р-3
|
|
Выходной сигнал расходомера - показания жидкокристаллического дисплея.
|
|
Дополнительно на дисплее может отображаться следующая информация:
- текущие значения измеряемых величин:
- - объема протекающей жидкости (м3);
- - мгновенного значения расхода (м3/ч);
- - уровня (м);
- - времени работы;
- почасового – 8784 записей (более 1 года)
- посуточного – 2200 записей (более 6 лет)
- перерывов учета – 100 записей
- диагностические сообщения о неисправностях.
|
|
Дополнительные выходные сигналы
|
- 0 - 5, 0 - 20, 4 - 20 мА постоянного тока для индикации мгновенного значения расхода
- импульсный выход
- Релейные уставки сигнализации уровня заполнения водовода – 6 точек
|
|
Возможность вывода информации на компьютер
|
- через встроенный интерфейс RS -232;
- через встроенный интерфейс RS -485;
- USB ;
- через GSM- модем
|
|
Основная погрешность
|
Основная относительная погрешность δ в пределах 20 – 100% диапазона изменения уровня, не более ±3%;
Основная приведенная погрешность γ в пределах от 0 до 20 % диапазона изменения уровня, не более ±3%;
|
|
Дополнительная приведенная погрешность в лотках Вентури с затоплением
|
|
|
Питание
|
220 В, 50 Гц (12В пост. тока по спецзаказу)
|
|
Температура окружающего воздуха, оС:
для АП
для ППИ-Р
|
от -30 до +50 оС (по спецзаказу от -40 до +70 оС)
от -20 до + 50 оС
|
|
Срок службы
|
6 лет
|
|
|
|
При измерении расхода в открытых каналах АП устанавливается над лотком на высоте 1 м, что предохраняет его от обмерзания в зимнее время.
При измерении расхода в безнапорных трубопроводах АП помещается в специальный звуковод.
|
|
|
|
Градуировка осуществляется при изготовлении расходомера по документации на устройство лотка или водовода, представленной заказчиком.
Существует возможность оперативной корректировки градуировочной характеристики на объекте.
|
|
Метрологическая поверка расходомера проводится один раз в четыре года
|
