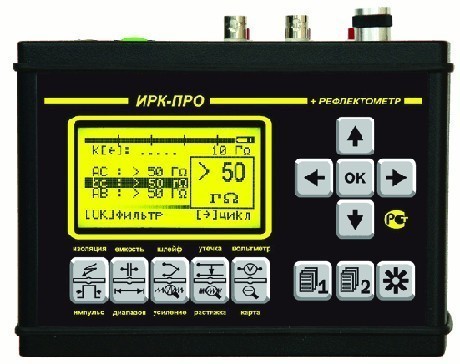

ИРК-ПРО 20 с допусковым контролем

ИРК-ПРО 20 с допусковым контролем
Артикул: 312025
Модель: ИРК-ПРО 20
Гарантия: 12 мес.
Госреестр РФ: 17719-98
Поверка приобретается отдельно: 4956 Р
Межповерочный интервал: 24 мес.
Бренд: СВЯЗЬПРИБОР

Прибор оснащен графическим дисплеем, удобным меню, вольтметром, генератором и допусковым контролем по переходному затуханию на гостовой частоте 1020 Гц.

ИРК-ПРО 20 с допусковым контролем

НАЗНАЧЕНИЕ И ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ

Кабельный прибор ИРК-ПРО 20 предназначен для: - измерения сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей связи. - определения расстояния до участка с пониженным сопротивлением изоляции кабеля, определения места обрыва или перепутывания жил кабеля.

1) Функция допускового контроля со звуковым сигналом по изоляции и емкости кабеля.

2) Функция вольтметра для контроля напряжения в линии и генератор для поиска пар на дальнем конце.

3) Два уровня испытательного напряжения: 400 В для открытия любых дефектов и пониженное 180 В для работы с импортным оборудованием.

4) Вывод результатов в цифровом и графическом виде. На карте кабеля показывается место неисправности и обозначены муфты.

5) Память характеристик 50 рабочих кабелей, 35 000 пар плановых измерений.

ИЗМЕРИТЕЛЬ ПЕРЕХОДНОГО ЗАТУХАНИЯ

Встроенный измеритель переходного затухания Дельта-ПРО 2.0 предназначен для определения работоспособности абонентских и соединительных линий связи на участках местной сети или станциях ГТС, путем измерения переходного затухания между парами жил в многожильных кабелях связи, а так же для сдачи-приемки кабеля. Прибор включен в государственный реестр № 28434-04. Сертификат об утверждении типа средств измерений ГОСТ № 19616. Сертификат соответствия Госстандарта РОСС RU. МЕ 48. Н 01729.

Технические данные измерительного моста ИРК-ПРО:

  • диапазон измерения сопротивления изоляции 1 кОм - 50 000 МОм
  • диапазон электрической емкости 0,1 - 2000 нФ
  • диапазон измерения сопротивления шлейфа 0 - 10 кОм
  • испытательное напряжение 400 В, 180 В
  • диапазон измерения напряжения 0 - 300 В
  • диапазон Rп в месте повреждения изоляции 0 - 20 Мом
  • максимальная погрешность определения расстояния до места повреждения изоляции для Rп = 0 - 3 МОм, 0,1%+1м
  • максимальная погрешность измерения сопротивления шлейфа в диапазоне 0 ÷ 3000 Ом ±0,1% + 0,1 Ом, 3 кОм ÷ 10 кОм ±0,1 кОм
  • максимальная погрешность измерения омической асимметрии ±0,1% + 0,1 Ом
  • максимальная погрешность измерения сопротивления изоляции ±2% + 1 кОм
  • максимальная погрешность измерения емкости ±2% + 0,1нФ
  • питание прибора от встроенного аккумулятора 4 АА NiMh
  • потребляемая мощность не более 3 Вт
  • габариты 130х170х85 мм - вес 1,3 кг

Контроль по переходному затуханию: - Частоты измерительных сигналов 800 Гц; 1020 Гц; 1200 Гц - Максимальная погрешность установки частоты 1% - Диапазон измерения затухания 0 до -90 дБ - Максимальная погрешность измерения затухания ±(1%+0,2дБ) в диапазоне от 0 до -80 дБ, ±(2%+0,3дБ) в диапазоне от -80 до -90 дБ - Уровень выходного сигнала -3 дБм; 0 дБм; +3 дБм - Максимальная погрешность установки уровня ±0,5 дБм - Входное и выходное сопротивление 600±30 Ом

Производство Россия
