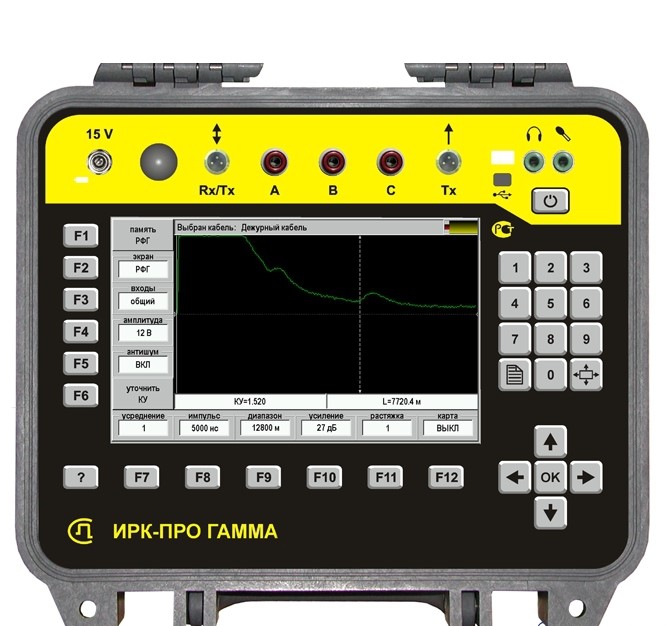

ИРК-ПРО Гамма - кабельный прибор

ИРК-ПРО Гамма - кабельный прибор
Артикул: 312022
Модель: ИРК-ПРО Гамма
Гарантия: 12 мес.
Госреестр РФ: 57942-14
Поверка приобретается отдельно: 6800 Р
Калибровка: включена в стоимость
Межповерочный интервал: 12 мес.
Бренд: СВЯЗЬПРИБОР
Цена:
128 000 Р
Доступен для заказа
Добавить к сравнению

Назначение кабельного прибора ИРК-ПРО Гамма:

Рефлектометр ИРК-ПРО Гамма предназначен для определения расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар.

Рефлектометр:

  • Определение расстояния до места изменения волнового сопротивления всех типов кабелей: повреждения, муфты, длина, взаимное влияние, разбитость пар;
  • Функция подавления шумов в условиях интенсивных помех. Стабилизация РФГ;
  • Функция «антилыжа» предназначена для выравнивания рефлектограммы при измерениях на длинных кабелях.;
  • Компенсация затухания в кабеле.

DSP Рефлектометр:

  • Работа на длинных и проблемных кабелях;
  • Логарифмический масштаб, позволяющий просмотреть весь кабель без использования усиления;
  • Позиционирование измерительных курсоров по максимумам (минимумам).

Мост:

  • Измерение расстояния до понижения изоляции кабеля;
  • Определение места обрыва или перепутывания жил кабеля;
  • Измерение сопротивления изоляции, шлейфа, омической асимметрии, электрической емкости всех типов кабелей;
  • Работа с симметричными и несимметричными кабелями;
  • Автоматизация проведение измерений на многопарных кабелях.

Ethernet:

  • Проверка связи с удаленными компьютерами по протоколу TCP/IP;
  • Проверка IPTV.

Общие:

  • Система «мгновенный старт»;
  • Цветной сенсорный дисплей 800х480;
  • Многофункциональное меню;
  • Связь с компьютером через USB;
  • Запись результатов на внешний Flash накопитель;
  • Поддержка работы с компьютерной мышкой;
  • Поддержка базы данных кабелей;
  • Работа с удаленным FTP сервером.

Технические характеристики кабельного прибора ИРК-ПРО Гамма:

Параметр Значение
Рефлектометр
Диапазоны измеряемых рефлектометром расстояний 131, 262, 523, 1046, 2093, 4186, 8371, 16742, 33485, 66970м
Максимальное разрешение 0,2 м
Перекрываемое затухание Не менее 80 дБ
Регулируемая амплитуда зондирующего импульса 6...18 В с шагом 1 В
Длительность зондирующего импульса 16...30000 нс
Количество усреднений 2, 4, 8, 16, 32, 64, 128, 256, 512
Диапазон установки коэффициента укорочения 1...7 с шагом 0,001
Измерительный мост ИРК-ПРО
Диапазон измерения сопротивления изоляции 1 кОм – 50000 МОм
Диапазон измерения электрической емкости 0,1 – 2000 нФ
Диапазон измерения сопротивления шлейфа 0 – 10 кОм
Испытательное напряжение 180 В
Диапазон Rп в месте повреждения изоляции 0 – 20 МОм
Диапазон измерения напряжения 0 – 300 В
Максимальная погрешность определения расстояния до места повреждения изоляции Для Rп = 0 – 3 МОм
0,1%+1м
Максимальная погрешность измерения сопротивления шлейфа в диапазоне 0...3000 Ом 0,1%+1 ед.
3 кОм...10 кОм 0,1 кОм
Максимальная погрешность измерения омической асимметрии 0,1%+1 ед.
Максимальная погрешность измерения сопротивления изоляции В диапазоне 0...999 кОм 2%+1 ед.
В диапазоне 1МОм...999Мом 2%+1 ед.
В диапазоне 1000МОм...4999Мом 5%+1 ед.
В диапазоне 5000МОм...10000Мом 10% +1 ед.
В диапазоне >10000МОм Не нормируется
Максимальная погрешность измерения электрической емкости 2%+1 ед.
1 ед. равна значению самого младшего разряда числа, выводимого на экран
Общие характеристики
Питание прибора от встроенного аккумулятора Li-Ion 7,2В 4,4 А/ч
Потребляемая мощность не более 7 Вт
Габариты 270 х 240 х 120 мм
Вес 2,5 кг

Комплект поставки ИРК-ПРО Гамма

Наименование Количество
1 Кабельный прибор ИРК-ПРО Гамма 1
2 Набор проводов 1
3 Сетевой адаптер 1
4 Руководство по эксплуатации 1
